Poutrelles IPN, IPE, HEA, UPN : différences et usages

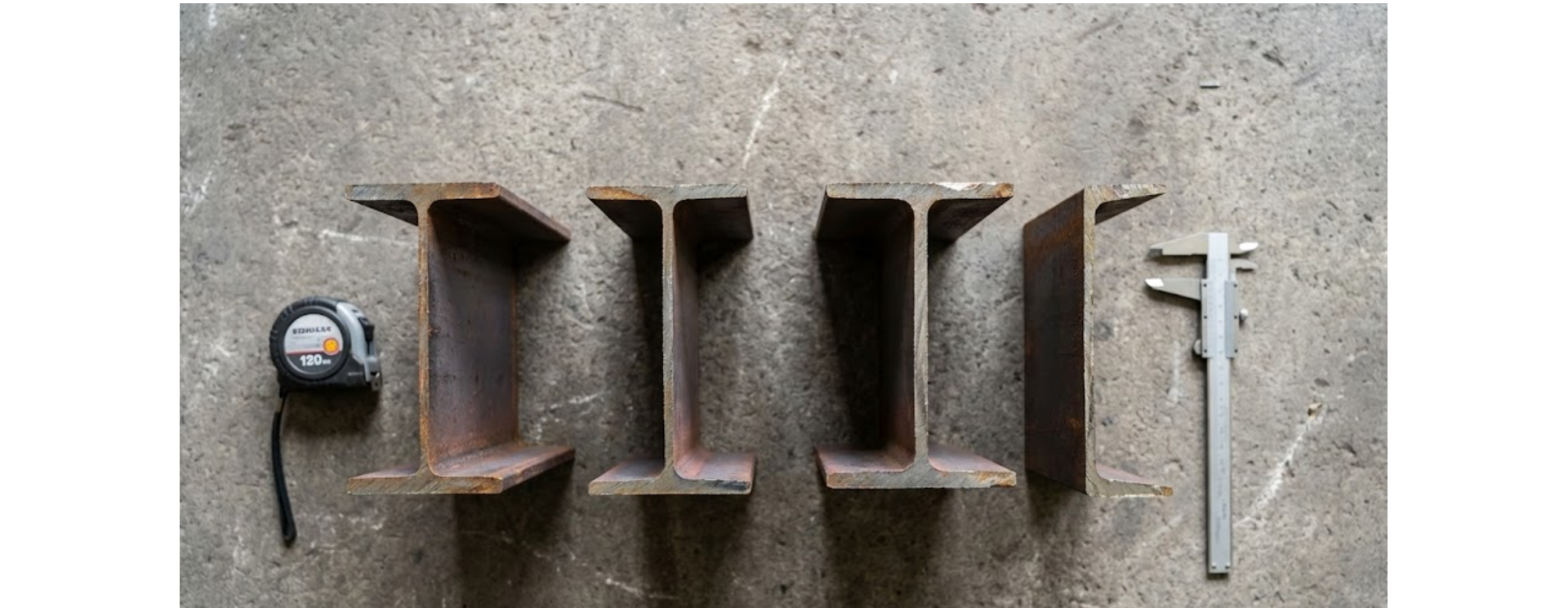

Les poutrelles en acier constituent les éléments porteurs des charpentes métalliques, planchers et structures de bâtiments. Quatre profils dominent le marché : IPN, IPE, HEA et UPN. Chacun présente une géométrie et des caractéristiques spécifiques qui déterminent son domaine d'application.

Tableau comparatif des quatre profils

Poutrelle IPN : le profil historique

La poutrelle IPN (I à Profil Normal) représente le profil en I traditionnel, utilisé depuis le début du XXe siècle. Ses faces extérieures sont planes, mais l'épaisseur des ailes varie : elles sont plus épaisses au centre qu'aux extrémités. Cette géométrie résulte du procédé de laminage à chaud historique.

L'IPN reste couramment utilisé pour les linteaux et les petites portées. Son profil est bien adapté aux travaux de rénovation où il remplace des poutrelles existantes de même type.

Applications courantes de l'IPN

• Rénovation de bâtiments anciens (remplacement à l'identique)
• Linteaux de portes et fenêtres
• Petites portées en plancher
• Structures légères et secondaires

Notre gamme poutrelles IPN comprend les sections de 80 à 160 mm. Longueurs de 1 à 4 mètres pour les petites sections, jusqu'à 2 mètres pour les sections plus importantes. Pour des sections supérieures à 160 mm, contactez-nous pour une étude sur devis.

Poutrelle IPE : performance et modernité

La poutrelle IPE (I à Profil Européen) constitue l'évolution moderne de l'IPN. Ses ailes présentent une épaisseur constante sur toute leur largeur, ce qui optimise la répartition de la matière. À poids égal, l'IPE offre généralement de meilleures performances que l'IPN.

L'IPE remplace avantageusement l'IPN dans la plupart des applications structurelles contemporaines, notamment pour les charpentes et les planchers de mezzanine.

Applications courantes de l'IPE

• Charpentes métalliques de bâtiments industriels
• Planchers de moyennes et grandes portées
• Poutres principales et secondaires
• Mezzanines et plateformes

Consultez notre gamme poutrelles IPE pour les sections de 80 à 160 mm. Longueurs de 1 à 4 mètres pour les petites sections, jusqu'à 2 mètres pour les sections plus importantes. Pour des besoins spécifiques, nous étudions toute demande sur devis.

Poutrelle HEA : section large

La poutrelle HEA (H à ailes larges, série A) présente une section proche du carré : la largeur des ailes est quasiment égale à la hauteur du profil. Cette géométrie lui confère une bonne stabilité dans les deux axes.

Le HEA appartient à la famille des profils HE, qui comprend également les séries HEB (ailes plus épaisses) et HEM (ailes très épaisses). La série HEA offre un bon compromis entre performance et poids pour de nombreuses applications.

Applications courantes du HEA

• Poteaux et colonnes de structures
• Poutres de forte capacité portante
• Ossatures de bâtiments
• Structures nécessitant une bonne stabilité

Notre gamme poutrelles HEA couvre les sections de 100 à 160 mm. Longueurs de 1 à 4 mètres pour les petites sections, jusqu'à 2 mètres pour les sections plus importantes. Pour des sections supérieures, nous pouvons étudier votre demande sur devis.

Poutrelle UPN : le profil en U

La poutrelle UPN (U à Profil Normal) se distingue par sa section en forme de C ou U. Contrairement aux profils en I et H, l'UPN ne présente qu'une seule âme et deux ailes orientées du même côté.

La face plane de l'âme facilite la fixation contre un mur ou un autre élément. L'UPN s'utilise souvent par paires, dos à dos, pour reconstituer un profil fermé plus rigide.

Applications courantes de l'UPN

• Chemins de roulement pour ponts roulants
• Raidisseurs et renforts de structures
• Cadres de portes et portails
• Supports muraux et consoles

Découvrez notre gamme poutrelles UPN disponibles en sections de 80 à 160 mm. Longueurs de 1 à 4 mètres pour les petites sections, jusqu'à 2 mètres pour les sections plus importantes. Ce profil complète efficacement les poutrelles en I dans les assemblages complexes.

Quelle poutrelle selon votre projet ?

Dimensionnement : faire appel à un professionnel

Le choix d'une section de poutrelle dépend de plusieurs facteurs : la portée (distance entre appuis), la charge à supporter, le type de sollicitation et les conditions d'appui. Ces paramètres interagissent de façon complexe.

Pour tout projet structurel, nous recommandons de consulter un bureau d'études ou un ingénieur structure. Ce professionnel dimensionnera les éléments en fonction des charges réelles et des règles de calcul en vigueur. Un sous-dimensionnement peut compromettre la sécurité, un surdimensionnement engendre des coûts inutiles.

Notre équipe peut vous orienter vers le type de profil adapté à votre projet. Le dimensionnement précis reste du ressort d'un professionnel qualifié.

En résumé

L'IPE constitue aujourd'hui le choix courant pour les structures neuves grâce à ses ailes d'épaisseur constante. L'IPN reste pertinent en rénovation ou pour les petites portées. Le HEA s'impose pour les poteaux et les applications nécessitant une bonne stabilité. L'UPN complète la gamme pour les chemins de roulement et les renforts.

Besoin d'un devis ?

Pour un projet de structure sur mesure ou des sections supérieures à 160 mm, notre équipe établit un devis personnalisé sous 24h. Transmettez-nous vos besoins par téléphone au 05 46 31 15 25 ou par email à contact@leroidufer.fr.
