Cornière acier S235 : dimensions, poids et guide d'achat

Qu'est-ce qu'une cornière acier S235 ?

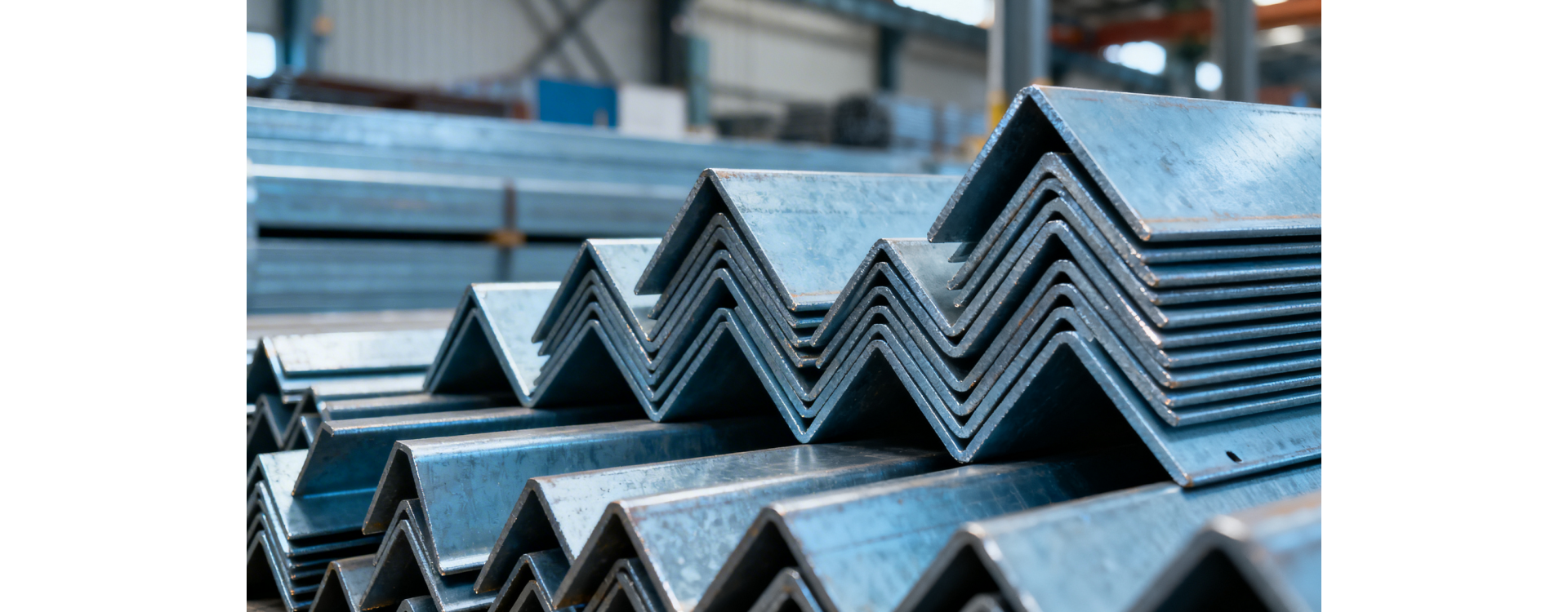

La cornière acier est un profilé en forme de L, composé de deux ailes planes perpendiculaires. Elle est produite par laminage à chaud dans la nuance acier S235JR+AR, conforme à la norme EN 10056-1. C'est l'un des profilés structuraux les plus courants en serrurerie, charpente métallique légère et bricolage avancé.

La désignation S235 signifie : acier de construction (S) avec une limite élastique minimale de 235 MPa. Suffisant pour la grande majorité des applications non soumises à des charges dynamiques importantes.

Cornière égale ou cornière inégale ?

Cornière égale : les deux ailes ont la même largeur (ex. L 40x40x4 mm). C'est le format standard pour les renforts d'angle, les cadres soudés, les portails et les clôtures.

Cornière inégale : les deux ailes ont des largeurs différentes (ex. L 80x60x6 mm). Elle s'utilise quand les contraintes mécaniques sont asymétriques — appui de tablette, fixation de panneau sur structure existante, raidisseur de tôle.

Tableau des dimensions standards et poids

Toutes les valeurs ci-dessous correspondent à de l'acier S235JR+AR laminé à chaud. Les poids sont donnés en kg par mètre linéaire.

Désignation	Aile (mm)	Épaisseur (mm)	Poids (kg/ml)	Section (cm²)	Longueur dispo
L 20x20x3	20	3	0,88	1,12	0,5 à 3 m
L 25x25x3	25	3	1,12	1,43	0,5 à 3 m
L 30x30x3	30	3	1,37	1,74	0,5 à 4 m
L 40x40x4	40	4	2,42	3,08	0,5 à 6 m
L 50x50x5	50	5	3,77	4,80	0,5 à 6 m
L 60x60x6	60	6	5,42	6,91	0,5 à 6 m
L 80x80x8	80	8	9,63	12,30	0,5 à 6 m
L 100x100x10	100	10	15,00	19,20	0,5 à 6 m

Pour calculer le poids d'une commande : poids/ml × longueur en mètres × quantité. Ex. : 5 cornières L 40x40x4 de 2 mètres = 5 × 2,42 × 2 = 24,2 kg.

Comment lire la cote d'une cornière ?

La notation standard est : L aile1 x aile2 x épaisseur (en mm).

L 40x40x4 = cornière égale, ailes de 40 mm, épaisseur 4 mm
L 80x60x6 = cornière inégale, grande aile 80 mm, petite aile 60 mm, épaisseur 6 mm
L'épaisseur est identique sur les deux ailes pour une cornière égale standard

Quelle dimension choisir selon le projet ?

Application	Dimension	Épaisseur	Remarque
Portail battant < 80 kg	40x40	4 mm	Renfort d'angle
Portail battant > 80 kg	50x50	5 mm	Montants principaux
Clôture rigide	40x40	4 mm	Cadre périmétrique
Étagère murale (charge < 50 kg)	30x30	3 mm	Support horizontal
Ossature légère atelier	60x60	6 mm	Pied de colonne
Renfort angle tôle fine	25x25	3 mm	Soudure en retour

Acier S235 : propriétés mécaniques à connaître

Limite élastique Re : 235 MPa minimum (pour épaisseur ≤ 16 mm)
Résistance à la traction Rm : 360 à 510 MPa
Allongement à rupture A : 26% minimum
Soudabilité : bonne sans préchauffage jusqu'à 25 mm
Température de transition ductile-fragile : -20°C (nuance JR)

Pour des applications en environnement très corrosif, préférer l'inox 304L ou l'acier galvanisé à chaud.

Découpe sur mesure : ce qu'il faut savoir

La découpe à la scie à ruban est le procédé standard. Elle produit une coupe franche à ± 2 mm, sans zone affectée thermiquement. Les chutes ne sont pas facturées.

Commande en longueurs de 2 ou 3 mètres pour les petits projets. Pour un chantier, les longueurs de 4 à 6 mètres réduisent le nombre de joints et les pertes de matière.

Toutes les cornières acier S235 égales et inégales sont disponibles sur mesure chez Le Roi du Fer. Voir les cornières acier S235 sur mesure →
